Мини-трактор – очень нужная в хозяйстве и на производстве техника. Однако без навесного оборудования эффективность агрегата сводится к нулю. На такой технике можно только передвигаться. Чаще всего навесное оборудование для мини-тракторов используют заводского изготовления, но встречаются также самодельные конструкции.

Содержимое

Общий обзор оборудования заводского изготовления

Мини-тракторы работают во всех отраслях, но больше всего они востребованы в сельском хозяйстве. Это учитывает производитель, поэтому большинство механизмов навесного оборудования разработано для обработки грунта, ухода за животными и растительными насаждениями, а также выполнения посадочно-уборочных работ. Для подсоединения большинства оборудования ставится трехточечная навеска на мини-трактор, но встречается еще двухточечный вариант.

Важно! Размер оборудования должен подбираться с учетом мощности мини-трактора.

Оборудование для подготовки грунта к посадочным работам

За подготовку грунта отвечает плуг. Работает мини-трактор с навесным оборудованием разной конструкции. Одно- и двухкорпусные плуги применяют с техникой мощностью до 30 л. с. У них глубина вспашки регулируется от 20 до 25 см. Если агрегат укомплектован мотором больше 35 л. с., то можно подцепить четырехкорпусный плуг, например, модель 1L-420. Глубина вспашки уже увеличивается до 27 см. Такие модели называются оборотные или лемешно-отвальные и чаще всего используются частниками для дачи.

Еще бывают дисковые плуги, применяемые для тяжелых почв и целины. В фермерских хозяйствах подготовку грунта могут осуществлять роторными моделями.

Важно! Плуги любой модели цепляются к задней навеске мини-трактора.

Перед посадочными работами грунт нужно подготовить. За этот фронт работы отвечают дисковые бороны. В зависимости от конструкции, их вес находится в пределах 200–650 кг, а ширина захвата грунта – от 1 до 2,7 м. Разные модели отличаются количеством дисков, а также глубиной боронования. Например, 1BQX 1.1 или БТ-4 обрабатывают землю глубиной до 15 см.

Читайте также:  Минитрактор из мотоблока своими руками

Оборудование для посадки

К этому типу прицепного механизма относятся картофелесажалки. Существуют одно- и двухрядные модели с разным объемом бака для посадочных клубней. Картофелесажалка сама нарезает борозду, бросает на равном расстоянии картофелины, после чего следом загребает их грунтом. Все это делается во время движения мини-трактора по полю. В качестве примера можно взять модели UB-2 и ДтЗ-2.1. Сажалки подходят для отечественной и японской техники мощностью от 24 л. с. Весит оборудование в пределах 180 кг.

Совет! Использовать картофелесажалку разумно для дачи с большим огородом. На маленьких участках прицепным механизмом пользоваться неудобно.

Оборудование для обслуживания насаждений

Для ворошения, а также сгребания сена в валки к мини-трактору цепляют грабли. Такое оборудование больше востребовано фермерами и частниками, у кого отведены большие площади под сенокос. Грабли для ворошения производятся различных модификаций. К мини-трактору мощностью от 12 л.с. подойдет модель 9 GL или 3. 1G. Оборудование характеризуется шириной охвата полосы 1,4–3,1 м и весом от 22 до 60 кг.

Культиваторами очищают поле от сорной травы, взрыхляют почву, удаляют корни ненужной растительности. Используется оборудование после всходов насаждений и в течение всего периода их роста. Из распространенных моделей можно выделить КУ-3-70 и КУ-3,0.

Навесные опрыскиватели помогают бороться с вредителями культурных насаждений на полях и в саду. Универсальными являются модели SW-300 и SW-800, выпускаемые польским производителем. Оборудование подходит для любых моделей мини-тракторов. При расходе жидкого раствора 120 л/мин, струей покрывается до 14 м обрабатываемой площади.

Оборудование для уборки урожая

К этому типу оборудования относятся картофелекопалки. В основном используются транспортерные и вибрационные модели. Для самодельного мини-трактора часто копалки делают самостоятельно. Самая легкая в изготовлении – это веерная конструкция. Еще копалки бывают барабанного типа и конные. Из моделей заводского изготовления можно выделить ДтЗ-1 и WB-235. Любые картофелекопалки подсоединяются к задней навеске трактора.

Читайте также:  Минитрактора: модельный ряд

Другие виды оборудования заводского изготовления

К этой категории относятся механизмы, редко используемые в с/х отрасли. Чаще всего они востребованы на стройке, а также коммунальными службами.

Отвал подсоединяется к передней навеске трактора. Он нужен для разравнивания грунта, очистки территории от мусора и снега. Во время уборки дорог отвал обычно используется вместе с роторной щеткой, прикрепленной к задней навеске мини-трактора.

Ковш – это своеобразный навесной экскаватор на мини-трактор, который предназначен для выполнения землеройных работ. Маленьким ковшом удобно рыть траншеи для прокладки коммуникаций или небольшие котлованы. У навесного экскаватора имеется собственный гидрораспределитель. Для подсоединения к мини-трактору нужна трёхточечная навеска.

Важно! С навесным экскаватором могут работать не все модели тракторов.

Фронтальный погрузчик или по-другому КУН часто применяется на складах и зернохранилищах. По названию уже ясно, что механизм создан для выполнения погрузочных работ. Чтобы легкий трактор не перевернулся под весом КУНа с грузом, на заднюю навеску крепят противовес.

Цена на оборудование заводского изготовления довольно велика. Все зависит от производителя, модели и других факторов. Допустим, стоимость плуга варьируется от 2,4 до 36 тыс. рублей. Борона обойдется от 16 до 60 тыс. рублей, а картофелесажалки от 15 до 32 тыс. рублей. Такая дороговизна побуждает предприимчивых частников изготавливать нужные приспособления своими руками. Проще всего делается самодельная навеска, о чем мы сейчас и поговорим.

Виды навесок и самостоятельное изготовление трехточечной конструкции

Изготавливается навеска на мини-трактор своими руками из стального профиля методом сварки. Но прежде чем это сделать, нужно понять суть конструкции. Навеска нужна для подсоединения рабочего оборудования трактора. Существуют модели сеялок и косилок, для которых навеска обеспечивает передачу мощности мотора.

Читайте также:  Минитрактор Беларус 132н, 152н

Трехточечная навеска делается подвижной в двух плоскостях: по вертикали и горизонтали. Гидравлический привод обычно устанавливают только на передней навеске. Теперь поговорим о конструкции. Практически все с/х оборудование подсоединяется к трехточечной навеске. Исключением может быть мини-трактор на гусеничном ходу или с ломаной рамой. На такой технике может стоять универсальная навеска, которая при работе с плугом трансформируется и становится двухточечной.

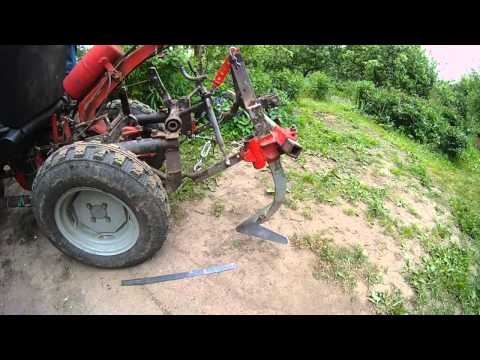

Трехточечная самодельная навеска представляет собой треугольник, сваренный из стального профиля. Подвижность соединения с трактором обеспечивается за счет центрального винта. Пример самодельной навески можно увидеть на фото.

Самостоятельное изготовление навесного оборудования

Большинство навесного оборудования для ухода за огородничеством умельцы делают сами. В основном это картофелесажалки и копалки. Сложнее сделать плуг, так как нужно под правильным углом изогнуть лемех.

Проще самостоятельно сварить КУН. Для ковша используют листовую сталь толщиной 6 мм. Крепят погрузчик к стойкам, сделанным из стальной трубы толщиной 100 мм. Тяги для подключения к гидравлике изготавливают из трубы диаметром 50 мм.

Совсем легким в изготовлении считается отвал. Его можно вырезать из стальной трубы с минимальным радиусом сечения 70 см. Толщину металла желательно взять минимум 8 мм, иначе отвал при воздействии нагрузки погнется. Для подсоединения оборудования к навеске, сваривают А-образную конструкцию. Ее можно усилить продольными элементами.

На видео представлены идеи изготовления картофелесажалки:

При самостоятельном изготовлении любой конструкции, нужно не перестараться с размерами. В противном случае мини-трактору будет сложно поднимать тяжелый КУН или тащить сажалку с большим количеством картофеля в бункере.
