Как вязать арматуру для монолитной плиты

Монолитной плитой для фундамента принято называть специальное основание нужной толщины, которое изготавливают из материала железобетона и улаживают на основу из щебня и песка.

Как правильно вязать арматуру для монолитной плиты

Составные части конструкции:

  • бетон;
  • песчаная подушка;
  • металлическая арматура.

Фундамент является важной строительной конструкцией. По этой причине, при проектировании и строительстве дома фундаменту уделяется огромное значение. Надежность фундамента напрямую зависит от качества монолитной плиты, которая обеспечивается качественным армированием по всей площади конструкции. Качество бетона играет огромную роль. Все качественные составляющие конструкции обеспечат надежность и долговечность здания. Фундамент с монолитной плитой способен выдержать огромные нагрузки. Фундамент данного типа равномерно компенсирует массу здания по площади. Основание из щебня и песка в свою очередь компенсирует естественные перемещения грунта путем совместного движения, что предотвращает пагубное явление деформации и разрушения элементов здания.

Фундамент плавающего типа подходит для возведения зданий на любых грунтах. Грунтовые воды и сезонные перемещения совсем не страшны. На проблемных торфяных грунтах монолитная железобетонная плита единственное правильное решение для строительства фундамента. Самым важным и существенным недостатком большая стоимость конструкции и удорожания всего проекта. Основными элементами в удорожании являются расходы на качественную арматуру и бетон.

Основные этапы строительства фундамента монолитного типа

Обсуждение и принятие решения по виду и геометрическим параметрам плиты

Первым делом проводятся изыскания геологами и геодезистами земельного участка, который отведен под строительства здания. На основании исследования просчитывается будущая монолитная плита. Вся площадь монолитной плиты состоит из площади здания с отмостками. Толщина монолита варьируется в диапазоне 0,2 до 1,0 метра.

Классификация монолитной плиты по типу заглубленности в грунте:

  • заглубленный;
  • малозаглубленный;
  • незаглубленный.

Заглубленный тип основания считается самым надежным типом. Он идеально подходит для возведения больших зданий. За счет нижнего расположения относительно уровня промерзания слоя грунта. Является хорошим основанием для монтажа подвала.

Проведение земляных работ

Наносится разметка основы. Согласно разметке копают котлован при заглубленном типе фундамента. Сам процесс возведения котлована для монолитного фундамента является очень трудоемким процессом, который влечет за собой большой комплекс земляных работ. Без специальной техники не обойтись.

Устройство амортизационного основания

Основание хорошо утрамбовывают и накрывают специальной тканью. На ее наносят песок, льют воду, тщательно утрамбовывают. Дают смеси высохнуть. Процесс повторяют еще раз до нужной толщины. Полученное основание из щебня и песка покрывают бетоном. Дают полностью высохнуть слоям. Все покрывается гидроизоляционным слоем, который заливают бетоном с армированной сеткой. Процесс называют подбетонка.

Как правильно вязать арматуру для монолитной плиты

Возведение опалубки

С досок по периметру построек возводится и укрепляется опалубка под прямым углом. Для укрепления конструкции применяют арматуру или доску.

Как правильно вязать арматуру для монолитной плиты

Как вязать арматуру для монолитной плиты?

По подбетонке прокладывается и вяжется сама арматура, которая потом соединяется в общий каркас. Арматурному каркасу предъявляются повышенные требования.

  • Для армирования применяют ребристую арматуру диаметром 12-16 мм, что обеспечивает лучшее сцепление;
  • Выбирают расстояние прут от прута в диапазоне 0,2 – 0,4 мм;
  • Объединяют 2 слоя решеток, которые связаны между собой;
  • Закладывают между верхом и низом плиты до 50 мм.

Не вся арматура подвергается сварке. Часто при перегреве по шву теряется прочность прута. Вязка считается самым хорошим методом соединения прутов. Вяжут арматуру проволокой с диаметром 0,8-1,3 мм. В местах пересечения прутьев и проводят обвязку. Нужны плоскогубцы и вязальные крючки.

При дальнейшей заливке ленточного фундамента под цокольные стены предусматривается вывод арматурных прутьев по краю, которые потом соединяют с железобетонной основой.

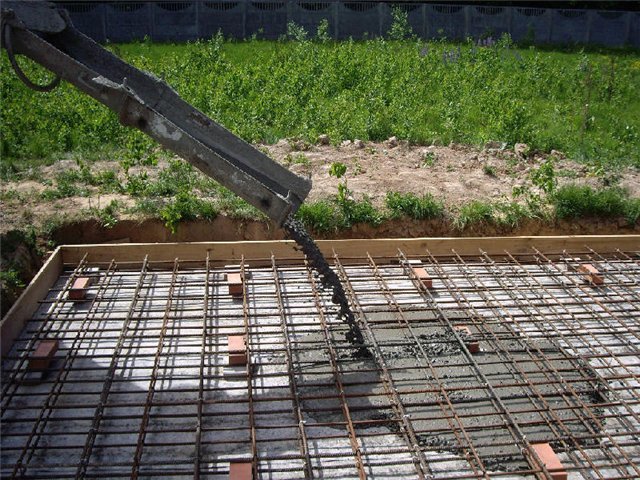

Заключительный этап – бетонирование

Стоит предусмотреть выводы инженерных систем. Монолитную плиту быстро покрывают бетоном в один прием. Заводской миксер будет кстати. Нежелательные пузырьки воздуха удаляются с помощью вибратора. Залитый бетон укутывают полиэтиленовой пленкой и пару дней поливают водой. Убирают опалубку. Фундаментное основание готово. Главное знать, как вязать арматуру для монолитной плиты.

Вязка арматуры для плитного фундамента

Вязка арматуры для плитного фундамента может осуществляться отожженной стальной проволокой Ø0,8-1,2 мм, пластиковыми хомутами с самозащелкивающимся замком. При этом сама арматура может быть выполнена из стального проката периодического, постоянного сечения, стеклопластиковых хлыстов Ø6-14 мм (в последнем случае плита не подвержена коррозии). Наиболее часто используют ребристую арматуру в качестве продольного/поперечного усиления плиты, гладкостенные изделия – в качестве вертикальных вставок. По периметру она не доходит до края опалубки на 20-30 мм в зависимости от конфигурации. В стандартных изделиях используется два уровня решетки на равном удалении от середины, плита имеет идеальную центровку.

Как правильно вязать арматуру для монолитной плиты

Схема арматурного каркаса

Технология вязки

Количество металлопроката (гладкая, ребристая арматура) надо подбирать при проектировании. Причем вначале высчитывают, сколько нужно метров с учетом нахлеста, затем длину переводят в массу.

Вязка необходима лишь в момент заливки, внутри бетонной конструкции после ее отвердевания она не несет никакой нагрузки.

Плита изготавливается по следующей технологии:

Как правильно вязать арматуру для монолитной плиты

Схема армирования углов

  • собирается опалубка;
  • из арматуры создается нижняя решетка, при этом используются полимерные компенсаторы, приподнимающие ее со дна опалубки (их отсутствие приводит к снижению величины защитного слоя, появлению на поверхности бетона коррозии);
  • хомутами, проволокой каждое пересечение стягивается по диагонали крест-накрест до полной фиксации;
  • аналогичным способом производится вязка арматуры второго слоя;
  • две решетки связываются с поперечными кусками арматуры, высота которых с каждой стороны не доходит до края опалубки на 20 мм;
  • опалубка заполняется бетоном, трамбуется шанцевым инструментом либо вибратором;
  • через сутки опалубка снимается, плита складируется на 28 суток для полного набора прочности.

Вместо вертикальных перемычек часто используются «скамейки» из обрезков арматуры, обеспечивающие выдерживание точного размера между решетками. Их прочности должно быть достаточно для выдерживания технологических нагрузок: веса лотка миксера в момент заливки; массы операторов, ходящих по верхней решетке. Фундамент готов к нагрузкам после указанного срока, кладка на нем до этого периода нежелательна. Рекомендации специалистов позволяют увеличить качество изделий, определить, сколько нужно расходного материала:

  • шаг арматуры составляет 100-200 мм;
  • технология вязки в разных направлениях увеличивает надежность фиксации;
  • при уплотнении вибратор укладывается между стержнями, плита не имеет пустот;
  • в зимний период опалубка помещается внутрь полиэтиленовой самодельной палатки, внутри которой горелками, электрообогревателями, пушками поддерживается температура выше +5˚С.

Читайте также: Связка арматуры для фундамента

Вязка арматуры производится ручным, механическим инструментом нескольких типов в зависимости от того, сколько нужно скрепить хлыстов за смену:

Как правильно вязать арматуру для монолитной плиты

Схема армирования фундамента.

  • крючок – простейшее приспособление, не требующее особых навыков, проволока складывается пополам, крючком зацепляется место сгиба, петля вращается до максимального натяжения;
  • плоскогубцы – используются редко, при небольших объемах, поскольку предыдущий инструмент гораздо удобнее;
  • механический крючок – в нем используется принцип винта Архимеда, при продольном перемещении рукоятки жало крючка получает вращательное движение;
  • вязальный пистолет – аккумуляторный электроинструмент, сокращающий время вязки до секунды с возможностью настройки основных параметров соединения.

Последний вариант предпочтительнее для производств, которые изготавливают фундамент. Когда опалубка нестандартная, приходится использовать арматуру разной длины. В зависимости от того, сколько нужно скрепить штырей, используется определенный вид инструмента, небольшой фундамент частного коттеджа вполне можно скрутить крючком.

Секреты крепления

Узнать, сколько нужно стержней, проволоки либо хомутов, какое время займет процесс, можно при проектировании конструкции. На каждый стык уходит либо один хомут, либо 300 мм проволоки, нахлест прутьев берут не меньше 1 м. У простых изделий прямоугольной конфигурации расчет максимально облегчен, при наличии скруглений, отверстий требуется внутренняя опалубка. Заливая монолитный (плитный) фундамент самостоятельно, подобрать шаг ячейки можно из таблиц, подсчитать, сколько нужно металлопроката, добавив 10%.

При связывании пистолетом одной катушки хватает на 160 операций при двухвитковом соединении. Батареи хватает примерно на одну смену. Фундамент имеет стабильную фиксацию хлыстов, арматуру для вязки не может сместить напор при заливке из лотка миксера. С увеличением толщины плитного основания шаг ячейки уменьшается для увеличения прочности. Ленточный фундамент монтируют аналогичным способом. В отличие от плитного, работы облегчены меньшей площадью.

Читайте также: Как правильно армировать ленточный фундамент

Самостоятельная вязка арматуры для фундамента

Фундамент будет долговечным и устойчивым к различным нагрузкам, если соблюдается несколько основополагающих факторов: верный выбор арматурного проката (сечение и вид), марка и качество бетона, а также правильно подобранная методика скрепления стержней в единый каркас – так называемая вязка арматуры.

Как правильно вязать арматуру для монолитной плиты

Для чего нужен арматурный «скелет»?

Как известно, застывший бетон обладает высоким уровнем прочности, прекрасно противостоит сжатию, но при этом слаб в отношении нагрузок на растяжение, сдвиг, изгиб. Проще говоря, бетонной конструкции не хватает должного уровня пластичности, из-за которой готовый фундамент или стена трескаются, расслаиваются, появляются другие видимые и скрытые дефекты. Этот недостаток призван устранить армирующий каркас.

Арматурный прокат – это металлические или композитные стержни круглого сечения диаметром от 4 до 80 мм. Пруты нарезаются, связываются в единый пространственный каркас с интервалом между соседними элементами в 40-60 см, и устанавливаются в опалубку перед заливкой товарного бетона и формирования монолитной плиты. Полученная единая конструкция именуется железобетоном и отличается лучшими техническими характеристиками по сравнению с обычной бетонной заготовкой.

Как правильно вязать арматуру для монолитной плиты

Стальная арматура выпускается нескольких видов:

1. Монтажная. Используется для формирования пространственного «скелета». Нарезанные арматурные пруты укладываются и фиксируются поперечно в вертикальной и горизонтальной плоскости. Самый явный отличительный признак – гладкий профиль и маркировка А1 или А240.

2. Рабочая. Этот тип изделий располагается в каркасе продольно (в горизонтальной плоскости), поэтому в готовой конструкции принимает на себя нагрузки на изгиб, сдвиг, растяжение, компенсируя напряжение бетонного камня. Профиль этого вида периодический (рифленый) трех типов: кольцевой, серповидный, смешанный. Выпускается в классах A-II, A-III, A-IV, A-V, A-VI.

К примеру, для формирования монолитной плиты фундамента для горизонтальных перпендикулярно расположенных сеток используется рабочая арматура, а для вертикальных связок между ними – монтажная.

Самое уязвимое место в арматурном каркасе – места перекрестий. Для их скрепления пользуются двумя способами:

  • Сварка. Этот профессионалы считают наиболее надежным, но здесь есть несколько весомых условий. Во-первых, сваривать можно только те стальные стержни, которые имеют маркировку «С» (А400С, А500С). Во-вторых, стоимость продукции и работ заметно удорожает строительство, ведь нужен сварной аппарат с комплектующими и специалист по сварке. Самостоятельно эту процедуру осуществлять настоятельно не рекомендуется. В третьих, сроки формирования арматурного каркаса существенно удлиняются.
  • Вязка арматуры своими руками. Это наиболее быстрый и дешевый способ соединения деталей. Область перекрестий плотно скрепляется специально предназначенным для этого материалом: вязальной проволокой диаметром 1,2-1,4 мм или пластиковыми хомутами.

Чаще всего мастера предпочитают именно второй метод. Схема проста, но и здесь есть свои подводные камни. Приведенная ниже инструкция поможет начинающим мастерам своими руками правильно закрепить арматурный прокат в единый каркас.

Как правильно вязать арматуру для монолитной плиты

Вязальная проволока или пластиковые хомуты?

Первый и самый распространенный способ работы – вязка вручную или с использованием подручных механических средств. Для этих целей можно воспользоваться плоскогубцами, промышленным вязальным крючком (цанги) или самодельным. Качество соединений зависит от опыта мастера.

Помимо инструмента потребуются фиксаторы и расходный вязальный материал. Работа вручную допускает применение проволоки или пластиковых хомутов. Стальной прокат довольно мягкий, выпускается двух разновидностей:

Если арматура будет полностью скрыта бетоном, то можно выбрать более дешевую, неоцинкованную проволоку. Но если формируется, к примеру, фундамент с выводом арматурных связок над плоскостью бетона (для последующей установки колонн или других элементов), то лучше применять сталепрокат, защищенный цинковой оболочкой от коррозии.

Для металлического арматурного проката надо использовать проволоку, а пластиковые хомуты следует оставить для композитного. И не стоит менять сталь на гибкий ПВХ. Выгода в цене отсутствует, а в прочности и долговечности фундамент или плита может потерять существенно. Все же на разрыв пластик гораздо слабее металла, а все заверения продавцов в обратном – не что иное как маркетинговое продвижение товара.

Как правильно вязать арматуру для монолитной плиты

Действительно рабочий законный способ экономии.
Это нужно знать каждому!

Как правильно вязать арматуру для монолитной плиты

Второй способ работы с арматурными стержнями – вязка при помощи электроинструментов. В эту категорию можно отнести промышленную насадку-крючок на дрель или шуруповерт и вязальный пистолет электрический или аккумуляторный. Последний особенно интересен. Представляет собой специальный механизм, напоминающий газовый ключ особо крупных размеров, который после запуска самостоятельно обвязывает место перекрестий арматурных прутов и плотно затягивает связку.

Как утверждают опытные мастера, пистолет удобен на горизонтальных поверхностях, вязка каркаса монолитной плиты проводится быстро (время операции – 1-2 секунды), правильно и эффективно. Но он не подходит для труднодоступных мест. В минусе аппарата также высокий расход проволоки и необходимость частой перезарядки батареи, особенно если формируется фундамент под крупный объект.

Как правильно вязать арматуру для монолитной плиты

Схема действий

Сначала рассмотрим, как проводится вязка металлического проката арматурным крючком.

  • Взять проволоку в руки, сложить пополам.
  • Изогнуть вокруг пальца приблизительно на 1/3 (считая от петли).
  • Наложить на арматуру и захватить петлю крючком.
  • Прокрутить инструмент и захватить им второй конец проволоки, при этом потянуть конец стального шнура на себя. Вязка проводится в 3-5 оборотов.
  • Убрать цангу и загнуть концы. Если слишком длинные – обрезать.

Точное количество оборотов нужно определять опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может вытянуть и истончить проволоку.

  • Сталепрокат сложить пополам.
  • Прижать пальцами к арматурному прутку и загнуть концы на себя.
  • Вставить крючок, прокрутить 3-4 раза, убрать и загнуть концы.

Каркас в этом случае получается более надежным, а фундамент монолитной плиты – прочным и долговечным.

Как правильно вязать арматуру для монолитной плиты

  • Отрез проволоки длиной не более 30-40 см сложить пополам.
  • Завести снизу.
  • Захватить крючком петлю.
  • Оставшиеся концы перегнуть через цангу.
  • Образовавшуюся множественную петлю прокрутить 3-5 раз.

Эта схема позволяет жестко зафиксировать область перекрестий в любом случае. Используется и когда фундамент ленточный, и при формировании свайной разновидности.

  • Кусок проволоки сложить пополам.
  • Вставить крючок в петлю и захватить им другой конец.
  • Одновременно загнуть проволочный отрез вниз, перекидывая через цангу.
  • Потянуть инструмент на себя и прокрутить 3-4 раза.

Этот способ используется для того, чтобы обучить новичков правильно вязать арматуру крючком. Последний метод хорош при использовании полуавтоматической винтовой цанги или дрели со специальной насадкой.
