Токопроводящая смазка для картриджей: нанесение



При заправке и восстановлении картриджей лазерных принтеров важнейшим этапом работы является очистка картриджей от старого тонера и других различных загрязнений. Качество печати заправленного/восстановленного картриджа во многом зависит от того, насколько тщательно и с соблюдением технологий была проведена процедура очистки. Как и в любом деле, здесь очень многое зависит от используемого при работе инструмента, вспомогательного оборудования и материалов. Вот давайте и обсудим, что необходимо делать и что необходимо использовать для чистки картриджей.



Основы чистки

На сегодняшний день рынок предлагает сотни самых разнообразных чистящих средств, производители которых, не скупясь на громкие слова, обещают повысить продуктивность работы, восстановить и увеличить срок службы компонентов, для чистки которых предназначены все эти средства. Однако исследования, проведенные лабораториями, показали, что, все-таки, наилучшие результаты обеспечивает применение такого средства, как сухой ионизированный фильтрованный сжатый воздух, который можно считать основным (базовым) чистящим приспособлением.

Кроме того, исследования, а также тысячи практических экспериментов подтвердили и такое мнение, что чем меньше вы воздействуете на компоненты картриджей, тем лучше, так как их «родные» свойства в этом случае не подвергаются разного рода изменениям. Картридж – это сложная система взаимосвязанных компонентов, поэтому важно сохранить изначальный баланс всей системы и свойства ее отдельных компонентов, как можно дольше. Неудачное воздействие или грубая чистка могут дать обратный эффект и отрицательно сказаться на всей системе. Ключ к эффективной чистке – предупреждение поломок и поддержание баланса всей системы.

Если вы проводите регулярные процедуры по чистке картриджа, причем делаете по отлаженной схеме (т.е. по отработанной технологии), необходимость в крайних мерах отпадает. Чистка сухим ионизированным фильтрованным сжатым воздухом рекомендована для всех типов картриджей, т.к. не оказывает химического и конструктивного воздействия, если, конечно чистка проводится правильно. Чистящие вещества могут накапливаться или оставлять осадок, что вредно для картриджа в целом и для его отдельных компонентов. Примером может служить использование растворителей для чистки ракелей. Определенные химические вещества могут оставлять пленку на ракеле, которая впоследствии может переместиться и на фотобарабан, и на PCR (Primary Charge Roller – вал первичного заряда, который часто называют еще коротроном заряда).

Запрещается использовать в своей работе различные чистящие, пропитывающие и покрывающие средства. Чистящие вещества на спиртовой основе, например, наносят вред поверхности фотобарабана, магнитного вала, чистящего и дозирующего ракеля, а также поверхности некоторых типов PCR (включая OEM PCR). Отдельные компоненты картриджа, имея непосредственную связь с общим процессом формирования изображения, способны повлиять на качество отпечатка в целом. А поэтому, изменение свойств поверхностей отдельных компонентов, вследствие химического или механического воздействия, как правило, значительно ухудшает качество последующей печати.



Сухой ионизированный сжатый воздух

Сжатый воздух – самый действенный и эффективный метод чистки всех компонентов картриджа, т.к. требует минимум времени благодаря тому, что чистящей насадкой вы охватываете большую площадь, чем при чистке пылесосом (вакуумной чистке). Кроме того, имеется возможность направлять воздух в узкие отверстия, что невозможно при вакуумной чистке. Хрупкие детали и материалы, такие как пена и войлок, сложно чистить, не причиняя им вреда.

Однако простое наличие сжатого воздуха – недостаточное условие для качественной чистки. Масло и вода, содержащиеся в воздушных потоках, могут быть перенесены на другие детали картриджа и способны существенно увеличить вероятность возникновения проблем при печати. Статическое электричество может вызвать прилипание пыли и тонера к поверхности картриджа, откуда они, переносясь с одной детали на другую, будут загрязнять весь картридж, причем удалить эти тонер и пыль и будет крайне проблематично. Используя сухой ионизированный сжатый воздух вкупе с подходящей системой контроля пыли, можно существенно повысить эффективность чистки. Но при этом необходимо использовать соответствующие насадки и защитное оборудование, т.к. согласно рекомендациям OSHA - Администрации Здоровья и Безопасности (стандарт 29, CFR 1910.242, параграфы а и б) при применении сжатого воздуха необходимо использовать персональное защитное оборудование, в частности, насадки, регулирующие давление воздуха на уровне до 2 бар (максимум).



Изопропиловый спирт

При чистке картриджей спирт может быть как полезен, так и вреден. Безвредным спирт можно считать для электрических контактов и седловидного контакта PCR. Но спиртом могут быть повреждены: магнитный вал, фотобарабан, вал PCR, полиуретан и силикон, из которых изготавливаются дозирующий ракель и чистящий ракель. Ни в коем случае нельзя использовать спирт для чистки перечисленных компонентов. Необходимо избегать попадания спирта на всевозможные пропластовые прокладки и уплотнители, а также и на войлочные уплотнители: спирт может разрушить слой клея и материал «отойдет» от картриджа, вызвав тем самым дефекты печати и высыпание тонера. Для достижения лучших результатов необходимо использовать только 91-99 % изопропиловый спирт. Спирт с большим содержанием воды, т.е. спиртовой раствор с малой концентрацией спирта, требует гораздо больше времени для разбрызгивания и оставляет поверхность влажной достаточно долго. Каждый раз после применения спирта, необходимо убедиться, что поверхность деталей картриджа высохла, и делать это необходимо прежде, чем засыпать тонер и собирать картридж. 99% спирт приобретается у распространителей химической продукции.



Пылесос

Пылесос является альтернативой сухому ионизированному сжатому воздуху. При чистке картриджа с помощью пылесоса необходимо использовать щетки-насадки и специальные насадки для чистки узких щелей. Во время чистки необходимо избегать касания насадками поверхности барабана, магнитного вала и PCR. Но у пылесоса имеется один существенный недостаток – при его использовании легко повредить хрупкие и чувствительные компоненты картриджа – различные уплотнители и прокладки, пленку возвратного ракеля, можно оторвать и вытолкнуть кусочки войлочных уплотнителей. Кроме того, при использовании пылесоса также можно повредить и электрические контакты картриджа.

Оказывая слишком большое давление на насадку пылесоса во время чистки тонер-бункера через загрузочную воронку, можно легко погнуть штангу датчика тонера или ось лопастей, отвечающих за перемешивание тонера. Если штанга (антенна) датчика тонера будет выгнута в сторону от магнитного вала, то это будет приводить к преждевременному появлению сообщения об окончании тонера (Low Toner).



Безворсовые ткани и щетки

Мягкие салфетки, не содержащие волокон, и хлопковые безворсовые щетки (тампоны) прекрасно подходят для чистки компонентов картриджа. Так называемые «Тонер - салфетки» пропитаны минеральным маслом, которое может загрязнить компоненты картриджа и не должны использоваться для чистки внутренних частей картриджа. Во избежание впитывания химических очистителей, масла и хлопковых волокон в компоненты картриджа, необходимо использовать только сухую материю без хлопковых включений. «Тонер – салфетки» допускается применять только для чистки наружных поверхностей полностью собранного картриджа. Безворсовые материалы очень хороши для чистки с применением спирта или для нанесения токопроводящей смазки, однако после этого не допускается их повторное использование.



Смазывающий порошок «KYNAR»

Отечественными специалистами смазывающие порошки чаще называются тальком, т.е. «тальком для фотобарабанов». Эти смазывающие порошки производятся различными производителями, но одним из самых известных является смазывающий порошок «KYNAR».

«KYNAR» это фторированный полимер, используемый для «смазки» чистящего ракеля в восстанавливаемых картриджах. Обрабатывая (посыпая) новый фотобарабан и новый чистящий ракель смазывающим порошком перед установкой их в картридж, вы снижаете трение между ними во время первых вращений. Ни в коем случае нельзя допускать попадания смазывающего порошка на PCR, т.к. это может стать причиной дефектов на печатаемом изображении. Даже маленькая точка смазывающего порошка на поверхности PCR не позволит осуществить заряд фотобарабана в данном месте, что становится причиной возникновения дефекта «повторяющиеся черные точки».



Вал первичного заряда – PCR

PCR является одним из важнейших элементов, влияющих на качество печати. Для его чистки необходимо использовать безворсовые салфетки, смоченные водой (после смачивания салфетки должны быть очень хорошо отжаты и не должны оставлять капелек воды на протираемой поверхности). Спирт не следует использовать для чистки PCR, т.к. спирт может повредить покрытие вала PCR. Определяющими факторами использования PCR являются его конструкция и габариты. Различные очистители и полирующие средства (в том числе на основе воска) могут придать блеск и чистоту валику, но не способны улучшить его свойства, и могут даже повредить вал и другие компоненты картриджа.



Органические фотобарабаны - OPC

Лучшим средством для чистки фотобарабанов является сухой ионизированный сжатый воздух, при этом необходимо стараться не касаться поверхности фотобарабана пальцами. Перед установкой фотобарабана в картридж, его необходимо поместить в защищенное от света место и внимательно рассмотреть поверхность для поиска возможных повреждений. Чистящие растворы и покрывающие средства могут нанести вред фотобарабану, а через фотобарабан и валу PCR и чистящему раклю. Поэтому использование для чистки различных химических средств нежелательно.

Чистящий ракель и дозирующий ракель

Поверхность чистящего ракеля представляет собой срез, точность изготовления которого составляет менее 0.25 мм, поэтому любое абразивное воздействие на край ракеля, например, такое, как соприкосновение с чистящими салфетками, может притупить срез ракеля и привести к ухудшению его свойств. Чистящие ракели работают лучше, если их вообще не чистить, не полировать и ничем не обрабатывать, т.к. все это не продлит срок их службы, а, наоборот, вызовет многочисленные проблемы (образование пленки на поверхности фотобарабана и на поверхности PCR, увеличение зазора между ракелем и фотобарабаном и, как следствие, ухудшение очистки фотобарабана, заворот ракеля и др.). Использование паст, различных покрывающих средств для барабанов и всевозможных пропитывающих составов способно привести к скоплению этих средств на поверхности ракеля и к невозможности удаления их даже сжатым воздухом, т.е. к невозможности дальнейшего применения ракеля. Следовательно, лучше их не использовать.

То же самое касается и спирта, который, кстати сказать, часто входит в состав названных выше средств. Многочисленные тесты показывают, что полиуретановые ракели впитывают спирт и становятся мягче. В результате, любое абразивное (чистящее) воздействие на смягченный ракель повреждает его рабочую поверхность (срез). Спирт, впитавшийся в ракель, также может воздействовать и на фотобарабан, поэтому необходимо избегать спиртового воздействия на ракель и чистить его только сухим сжатым ионизированным воздухом.

При установке нового ракеля его поверхность необходимо обработать либо смазывающим порошком (тальком), например, KYNAR'ом (см. выше), либо качественным тонером, что обеспечит снижение силы трения между ракелем и фотобарабаном. Для смазки ракеля необходимо погрузить его рабочий край (срез) в смазочный материал и не стоит размазывать смазку по поверхности ракеля, чтобы не создавать абразивного воздействия. После установки фотобарабана и ракеля необходимо повращать барабан (примерно 6 оборотов в направлении обычного вращения барабана) до тех пор, пока смазочный материал не осядет в бункер отработанного тонера.



Магнитный вал

Для чистки магнитного вала лучше всего использовать сухой ионизированный сжатый воздух. Необходимо придерживать вал за ось или использовать чистые латексные перчатки. Касаясь поверхности магнитного вала пальцами, можно оставить на ней жирные пятна, что может вызвать дефекты печати (дефекты фона или дефекты расплывчатого изображения, повторяющиеся с периодом окружности магнитного вала). Не рекомендуется использовать для чистки магнитного вала химические очистители и покрывающие средства. Исследования показали, что жидкие очистители, используемые для магнитных валов, могут стать причиной снижения качества печати, и обработанные чистящими средствами магнитные валы показывали заметно худшее качество печати, по сравнению с необработанными магнитными валами.

Наличие слоя растворителя на поверхности магнитного вала может стать причиной следующих дефектов изображения:

- бледная печать;

- расплывчатое изображение по всему листу;

- слишком жирные символы;

- фоновое изображение.

Кроме того, это может стать причиной высыпания тонера из картриджа.

Электрические контакты

При заправке картриджа необходимо убедиться, что все электрические контакты очищены от грязи и тонера. Грязь на контактах картриджа может стать причиной плохого заряда магнитного вала и фотобарабана. Чистку контактов лучше всего осуществлять 91-99% изопропиловым спиртом и безворсовой салфеткой. Затем тонким слоем необходимо наложить токопроводящую смазку на те места, где она изначально была нанесена производителем.

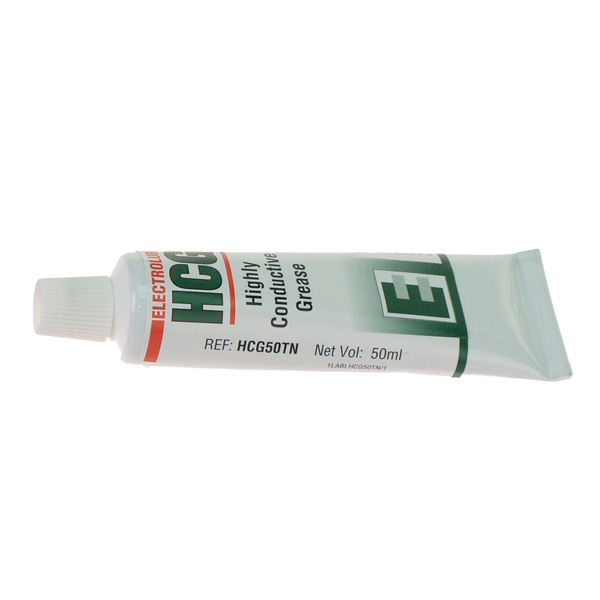

Токопроводящая смазка для картриджей

Токопроводящая смазка используется в большинстве картриджей, для снижения трения в местах электрического контакта. При использовании токопроводящей смазки необходимо пользоваться следующим основным правилом: «Используйте смазку только там, где она изначально нанесена производителем».

Применение смазочного материала для каждого картриджа различно. Для получения детальной информации о применении токопроводящей смазки, необходимо воспользоваться инструкциями по заправке картриджей, которые иногда выпускаются основными производителями совместимых расходных материалов. При перезаправке картриджа, необходимо удалить старый смазочный материал щеткой или тряпочкой, не содержащей хлопковых волокон. Только после этого следует наложить новый смазочный материал на ту же поверхность. Если осуществляется замена такого элемента картриджа, который был смазан, то на новом элементе необходимо нанести порцию смазочного материала на ту же поверхность, что и на прежнем элементе.

Наносить смазочный материал необходимо очень аккуратно. Смазку следует наносить тонким слоем, толщина которого сравнима с толщиной листа записной книжки. Можно использовать деревянный наконечник щетки для нанесения дозированного слоя смазочного материала. Большее количество смазочного материала может распространиться и на другие поверхности, т.е. запачкать соседние детали картриджа, что самым неблагоприятным образом повлияет на качество печати.

Токопроводящая смазка должна задерживаться на смазываемой поверхности и должна «работать» в течение полного цикла работы картриджа, т.е. до следующей перезаправки.

Несмотря на то, что основным назначением смазки является обеспечение лучшей проводимости, она, тем не мене, не должна увеличивать силу трения, т.е. ее использование не должно увеличивать сопротивление трущихся деталей.

Добавление токопроводящей смазки в надежде увеличить заряд магнитного вала или фотобарабана не дает результата, хотя известны попытки сделать это в случае возникновения такого дефекта, как темная печать. Среди некоторого круга специалистов бытует мнение, что при возникновении дефекта «темная печать» смазка контактов магнитного вала, PCR и заземляющего контакта фотобарабана позволит решить проблему и избавиться от темного фона и темного изображения. Но, на самом деле, это не так.

В качестве заключения данного обзора, представляем вашему вниманию сводную таблицу (табл.1), в которой приведены рекомендации по использованию различных средств, материалов и приспособлений для чистки различных элементов картриджей лазерных принтеров.

Таблица 1. Рекомендации по использованию средств и способов очистки элементов картриджей

Компонент картриджа

Рекомендуемый метод очистки

Альтернативный метод очистки

Не рекомендуемые для чистки  материалы, средства и  действия

Фотобарабан OPC

Сухой ионизированный сжатый фильтрованный воздух

Нет

Тонер-салфетки, покрывающие  составы, пропитывающие составы, полирующие составы, спирт, растворители любого типа

Вал первичного заряда PCR

Смоченная в воде и хорошо отжатая безворсовая салфетка

Сжатый воздух

Тонер-салфетки, покрывающие составы, пропитывающие составы, полирующие составы, спирт, растворители любого типа (в том числе на водяной основе)

Магнитный вал

Сжатый воздух

Нет

Тонер-салфетки, покрывающие  составы, пропитывающие составы, спирт, растворители любого типа

Чистящий ракель

(Wiper Blade)

Сжатый воздух

Смоченная в воде и хорошо отжатая безворсовая салфетка

Тонер-салфетки, пасты, покрывающие  составы на основе спирта, спирт, растворители любого типа

Дозирующий ракель (Doctor Blade)

Сжатый воздух

Смоченная в воде и хорошо отжатая безворсовая салфетка

Тонер-салфетки, пасты, покрывающие  составы на основе спирта, спирт, растворители любого типа

Электрические контакты

Смоченный в изопропиловом спирте безворсовый тампон

Нет

Нет

Прокладки и уплотнители (поропластовые и фетровые)

Сжатый воздух

Пылесос

Спирт и растворители любого типа

Бункер для тонера

Сжатый воздух

Пылесос (при использовании быть очень осторожным, чтобы не повредить штангу датчика тонера)

Очистители и растворители (исключение – спирт)

Бункер отработанного тонера

Сжатый воздух

Пылесос

Очистители и растворители

Подшипники, вкладыши, втулки, зубчатые колеса и т.д.

Сжатый воздух

Смоченный в изопропиловом спирте безворсовый тампон или сухая безворсовая салфетка

Очистители и растворители (исключение – спирт)

Держатель дозирующего ракеля

Сжатый воздух

Сухая безворсовая салфетка (слегка надавить при очистке)

Покрывающие  составы, очистители, растворители, спирт
